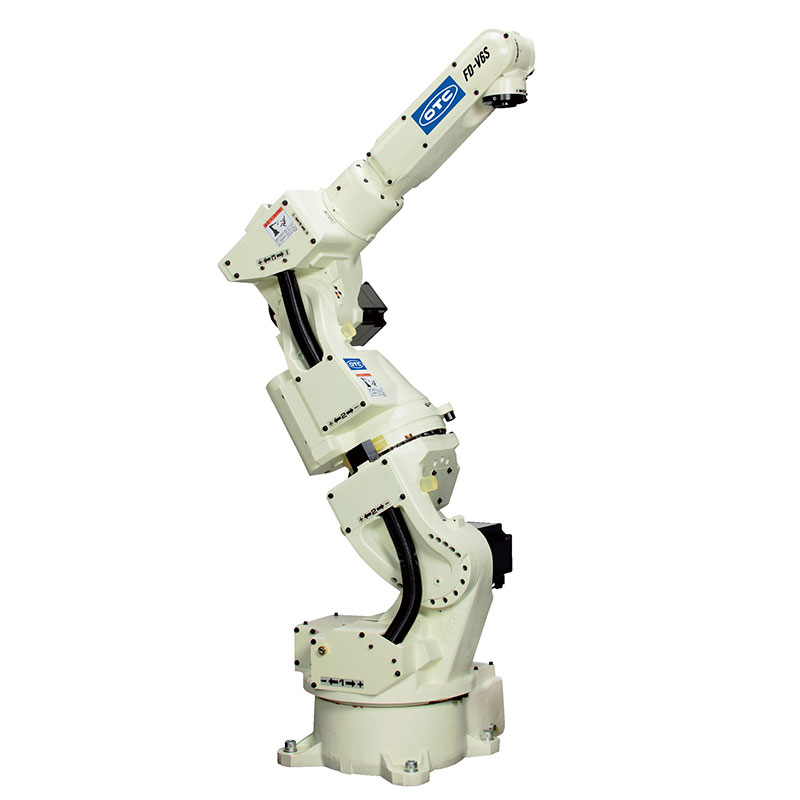

产品详情


构造			垂直多关节型
轴数			7
手臂最大可搬重量			6kg
位置重复精度			±0.08mm(注1)
驱动方法			AC伺服马达
驱动容量			3600W
位置反馈			绝对值编码器
动作范围	基本轴	J1(旋转1)	±170°
		J2(前后)	-145°~+70°
		J7(旋转2)	±90°
		J3(上下)	-170°~+149°
	手臂轴	J4(回转)	±180°
		J5(摆动)	-50°~+230°
		J6(扭转)	±360°
最大速度	基本轴	J1(旋转1)	3.66rad/s{210°/s}
		J2(前后)	3.66rad/s{210°/s}
		J7(旋转2)	3.14rad/s{180°/s}
		J3(上下)	3.66rad/s{210°/s}
	手臂轴	J4(回转)	7.33rad/s{420°/s}
		J5(摆动)	7.33rad/s{420°/s}
		J6(扭转)	10.82rad/s{620°/s}
手臂负荷能力	允许扭矩	J4(回转)	11.8N.m
		J5(摆动)	9.8N.m
		J6(扭转)	5.9N.m
	允许惯性矩	J4(回转)	0.30kg.m²
		J5(摆动)	0.25kg.m²
		J6(扭转)	0.06kg.m²
机器人动作范围截面面积			2.58m² ×340°
使用环境条件			温度：0~45℃、湿度：20~80%RH(无结露)
本体重量			178kg
上部手臂可载重量			10kg(注3)
安装方法			地面(注4)
本体颜色			白色(芒赛尔色标10GY9/1)

注1：位置重复精度遵照JIS B 8432 是标准的工具中心点(TCP)测量值

注2：第6轴的动作范围可能因第5轴的姿势而受到限制

注3：上部手臂可搬重量随着最大可搬重量可以变化

注4：需要侧挂、吊装规格时请咨询我司销售人员
